| - габаритные размеры (длина, ширина, высота), мм, не более |
22.1х5.1х6.4
|

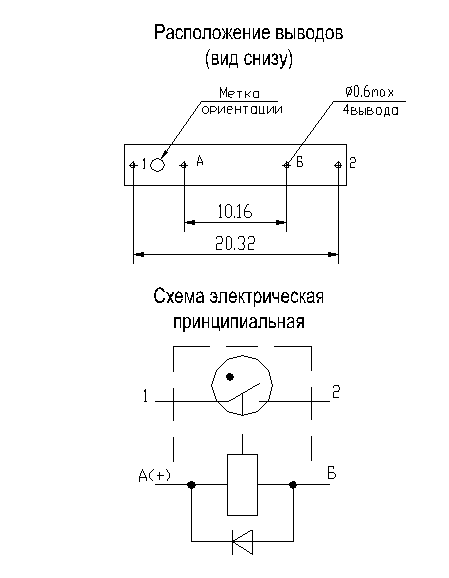

| - длина (диаметр) выводов реле, мм |
3.7±0.5 ( D=0.6max )
|
| - рабочее напряжение, В,±10% |
3*
|
5
|
12
|
24 |
| - напряжение срабатывания, В, не более |
2.0
|
3.2
|
3.4
|
8.0
|
16.0
|
| - напряжение отпускания, В, не менее |
0.8
|
1.0
|
1.0
|
2.0
|
2.7
|
| - сопротивление обмотки, Ом, ±10% |
500
|
500
|
750
|
2500
|
2500
|
| - ток управления (справочная величина), мА |
6
|
10
|
6.7
|
4.8
|
9.6
|
| - сопротивление контактов, Ом, не более |
0.15
|
| - время срабатывания, мс, не более |
1.0
|
| - время отпускания, мс, не более |
0.5
|
| - сопротивление изоляции между токоведущими цепями реле, МОм, не менее |
200
|
| - электрическая прочность изоляции между разомкнутыми контактами реле, Вэфф./Впост, не менее |
160/220
|
| - электрическая прочность изоляции между контактами и обмоткой реле, Вэфф./Впост , не менее |
500/700
|
| - коммутируемая мощность, Вт/В•А, не более |
10/10
|
| - диапазон коммутируемого напряжения, В |
0.01 – 120
|
| - диапазон коммутируемого тока, А |
5•10-6 – 0.5
|
| - минимальная наработка реле в зависимости от режима эксплуатации, количество срабатываний |
5•105 – 107
|
| - амплитуда ускорения синусоидальной вибрации от 1 до 2000 Гц, м•с2 (g), не более |
400 (40)
|
| - механический удар одиночного действия (длит-ть 0.1-2мс), м•с2 (g), не более |
1500 (150)
|
| - механический удар многократного действия (длит-ть 2-10мс), м•с-2 (g), не более |
400 (40)
|
| - линейное ускорение,м•с-2(g), не более |
200 (20)
|
| - рабочая температура среды, 0С |
от -40 до +85
|
| - атмосферное давление, мм. рт. ст. |
от 400 до 2280
|
| - повышенная влажность воздуха ( +25 0С ), %, не более |
98
|
| *Исполнение возможно только с обязательной установкой экрана |
95% срок сохраняемости реле должен быть не менее 15 лет.
Изготовитель гарантирует соответствие качества реле требованиям технических условий при соблюдении потребителем условий и правил хранения, транспортирования, монтажа и эксплуатации.
